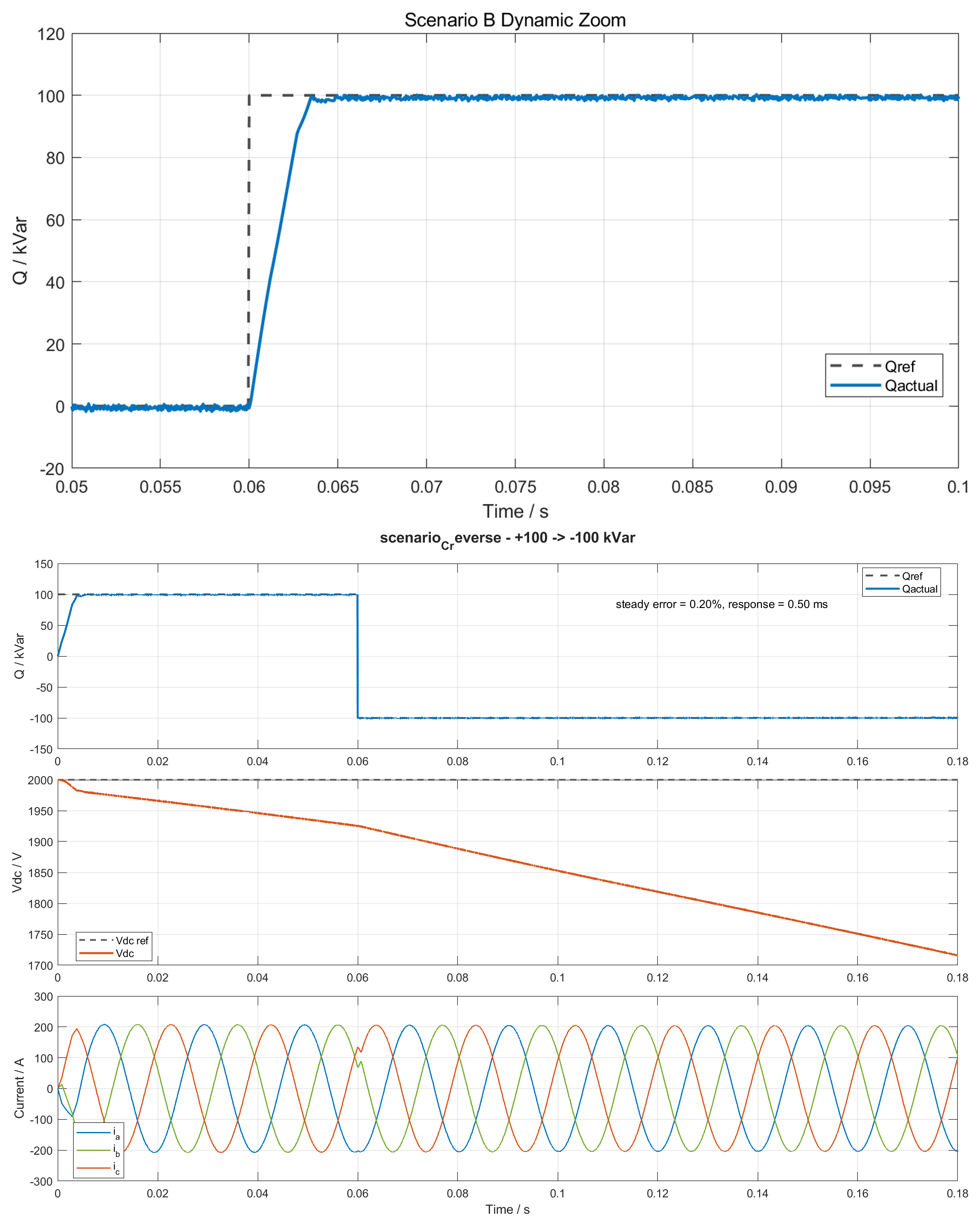

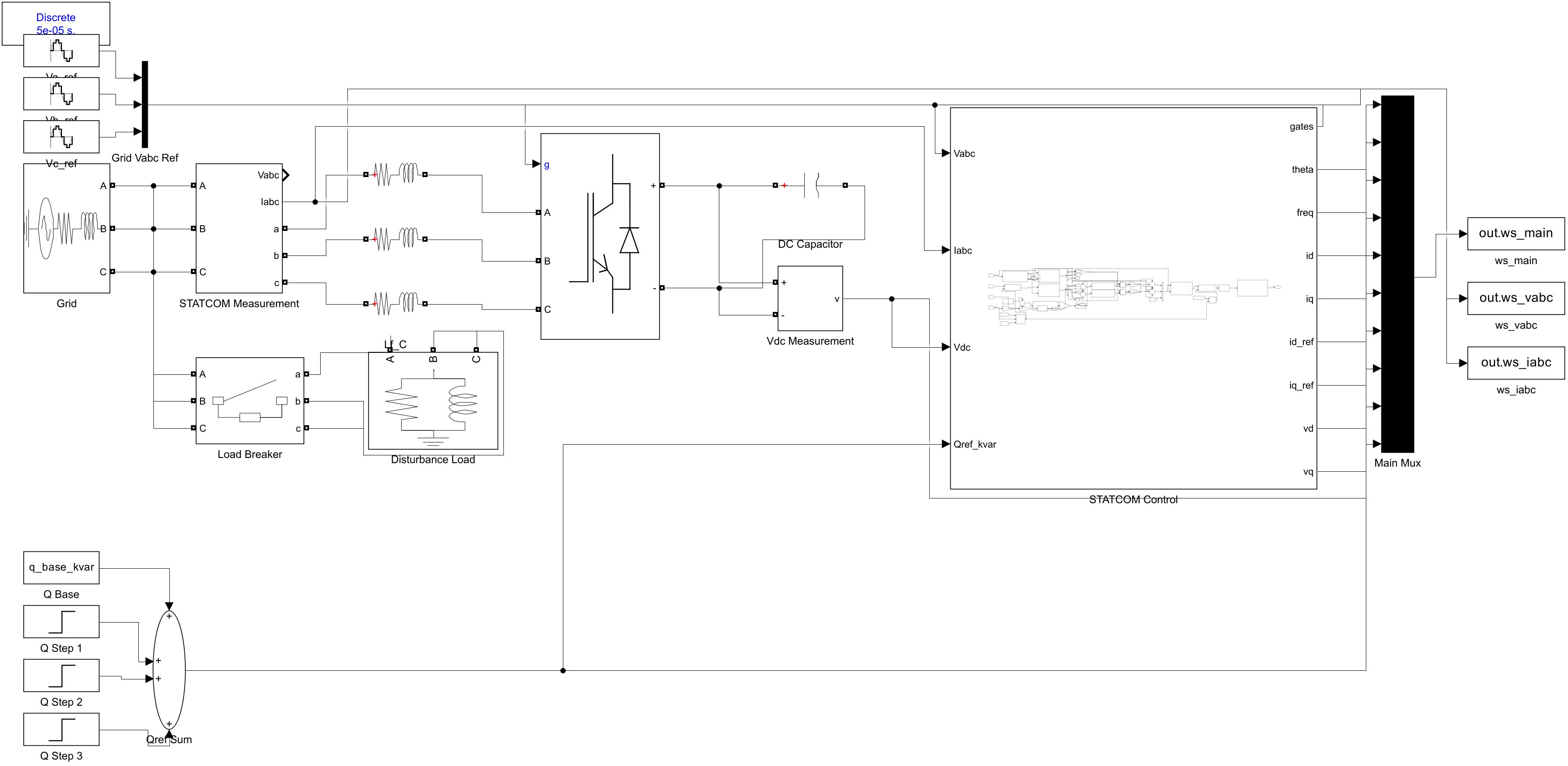

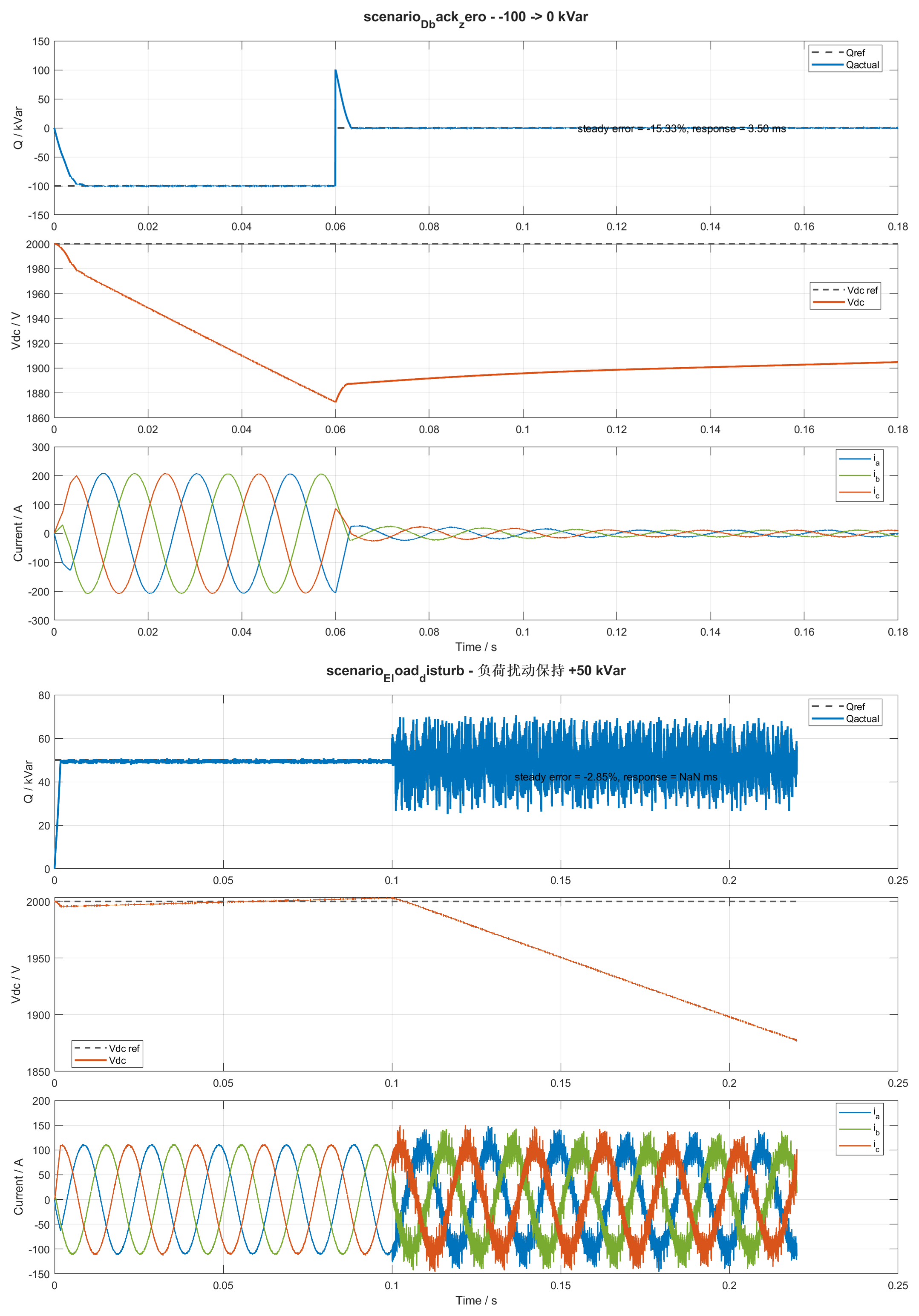

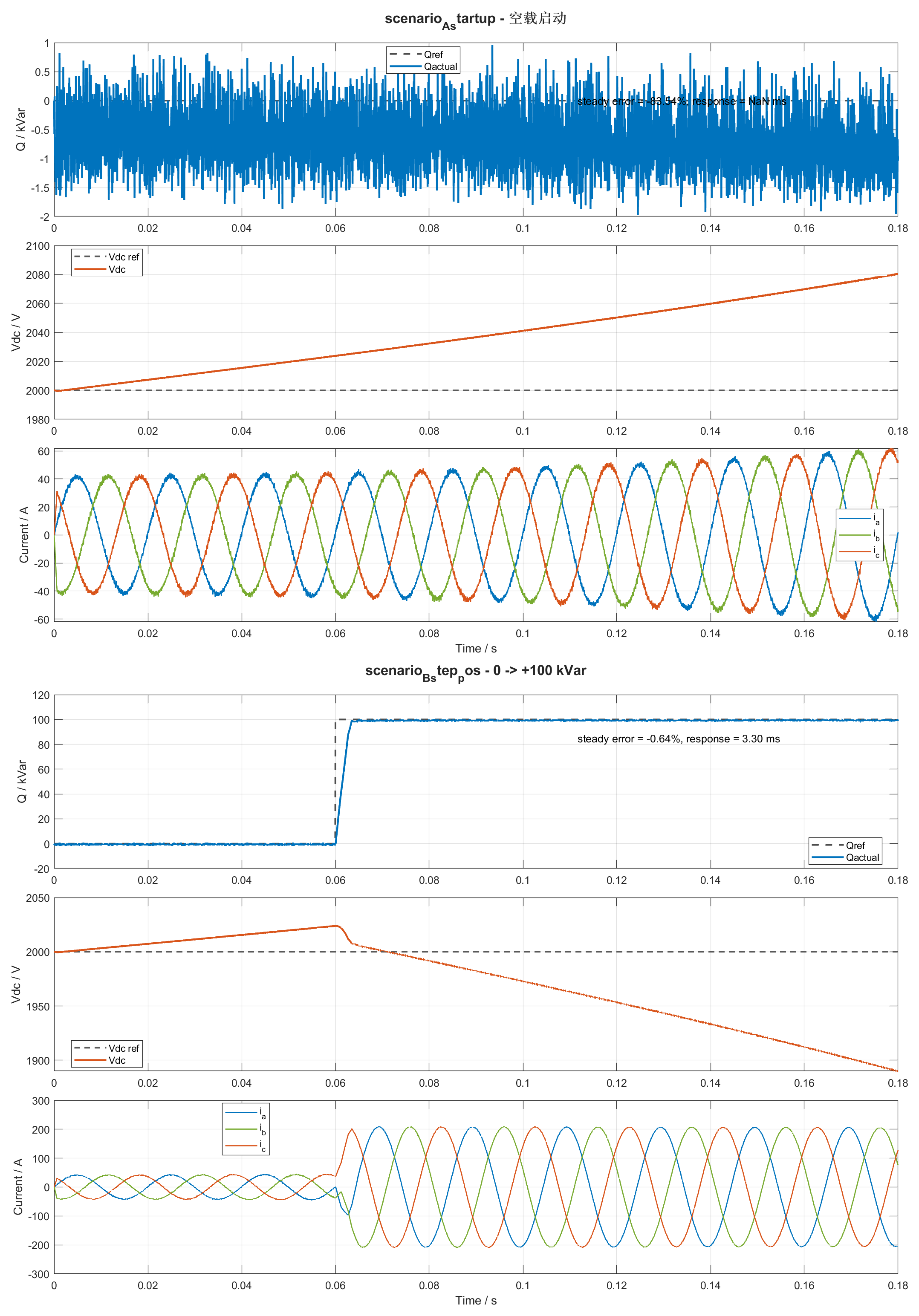

模型采用 MATLAB/Simulink R2024b 搭建 400 V、50 Hz 并网 STATCOM，额定无功补偿容量为 ±100 kVar。系统包含三相电网、两电平电压源变流器、直流母线电容、交流侧滤波电感、SRF-PLL、dq 双闭环控制和负荷扰动模块。仿真结果显示，正向阶跃最终无功约为 99.36 kVar，反向阶跃最终无功约为 -99.80 kVar，负荷扰动场景下保持约 48.58 kVar 输出。
