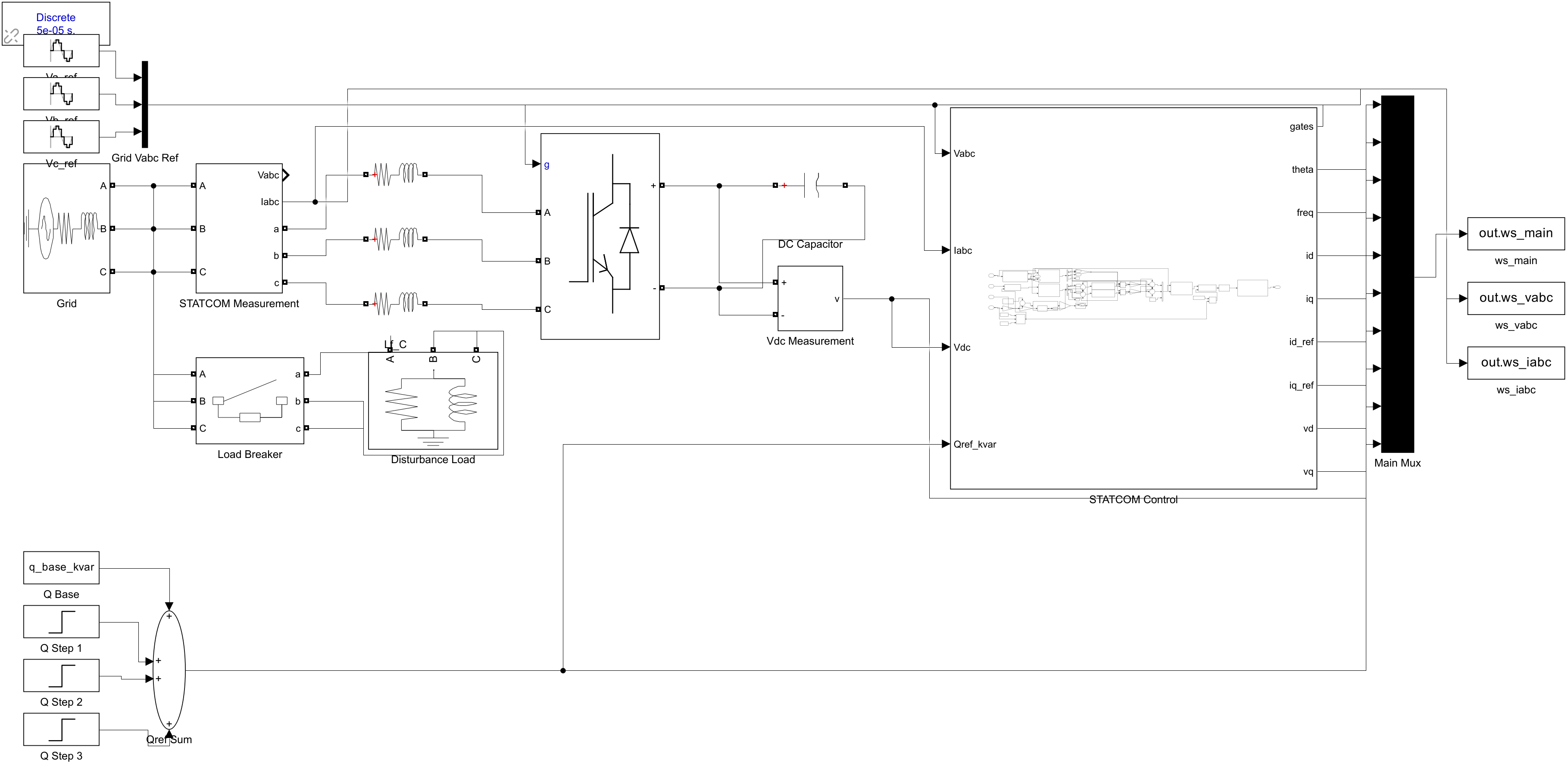

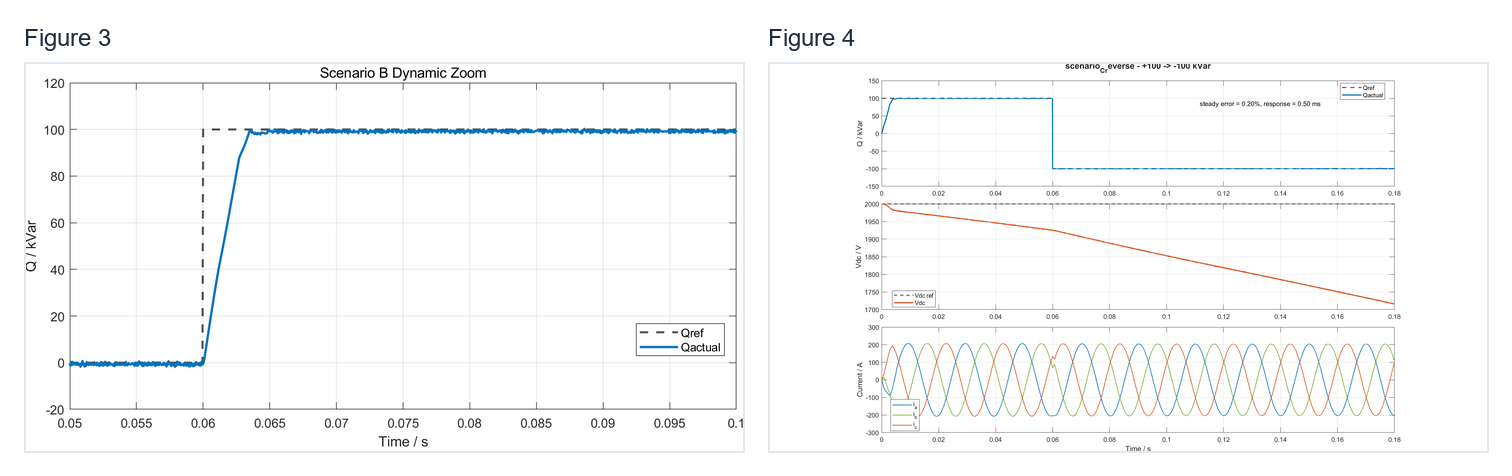

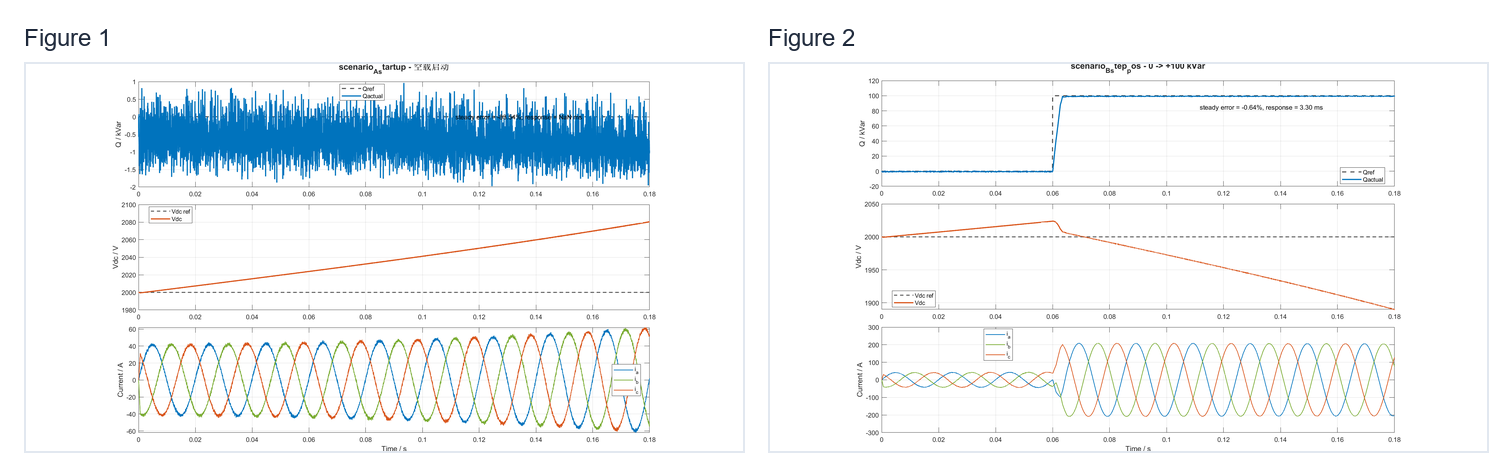

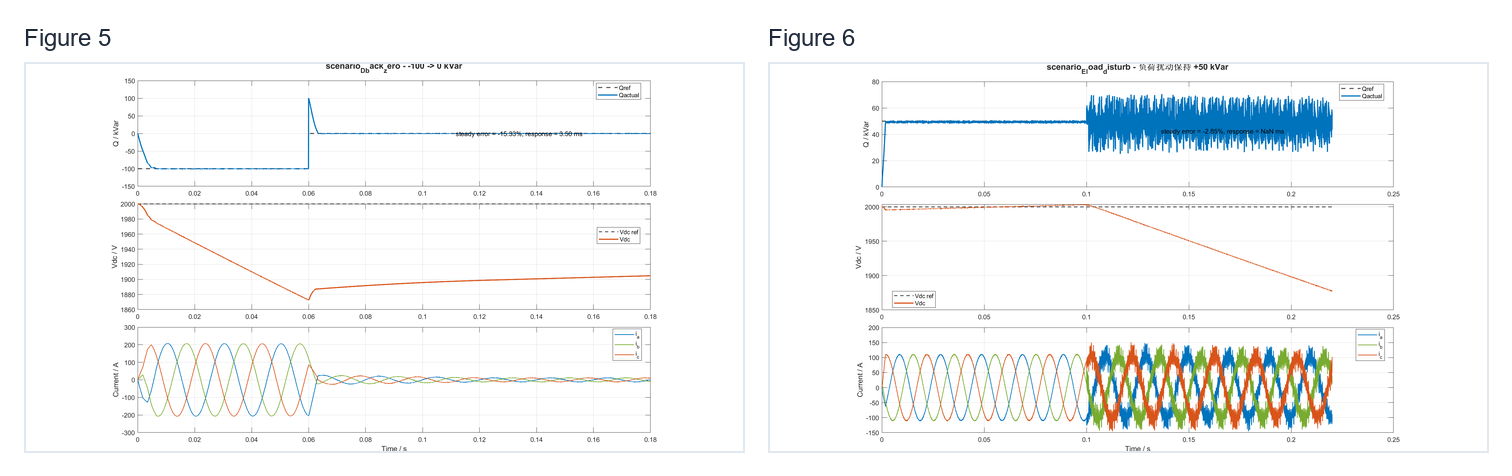

模型采用 MATLAB/Simulink R2024b 建立 400 V、50 Hz 并网 STATCOM 仿真系统，额定无功补偿容量为 ±100 kVar。系统由三相电网、两电平电压源变流器、直流母线电容、交流侧滤波电感、SRF-PLL、dq 电流内环、直流电压外环、PWM 调制和负荷扰动支路组成。仿真结果显示，正向额定补偿最终无功约为 99.36 kVar，反向额定补偿最终无功约为 -99.80 kVar，负荷扰动工况下保持约 48.58 kVar 输出。
