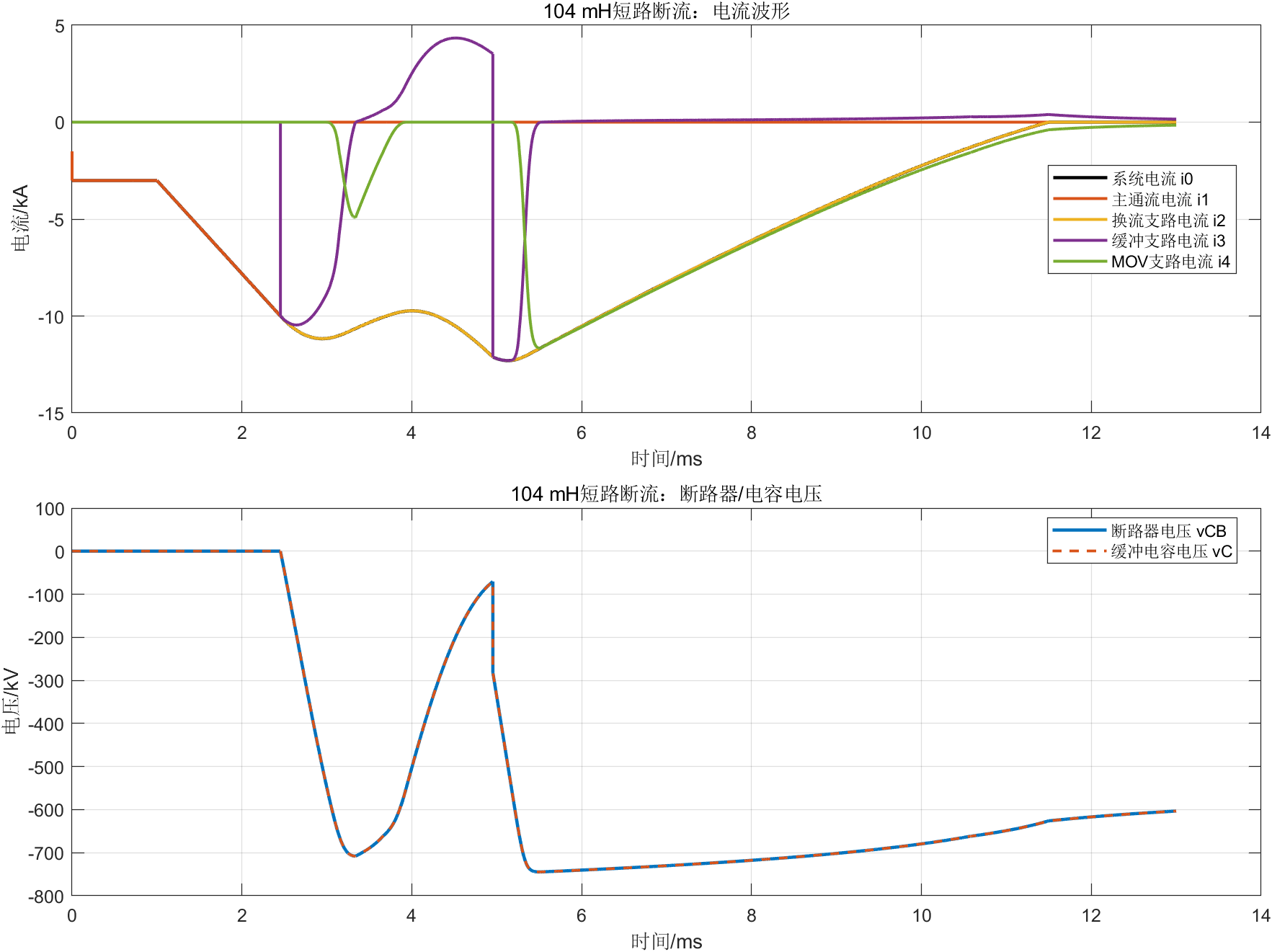

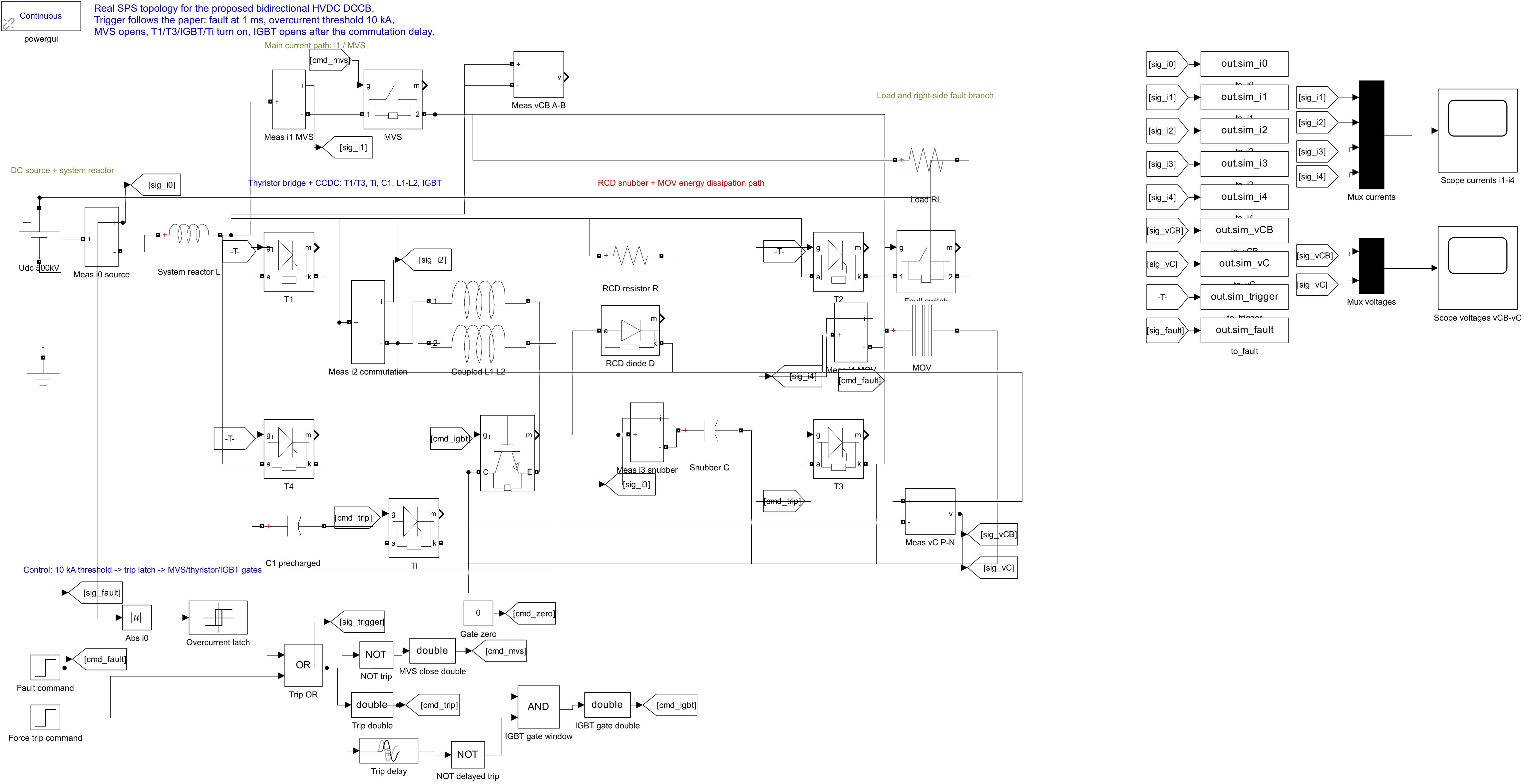

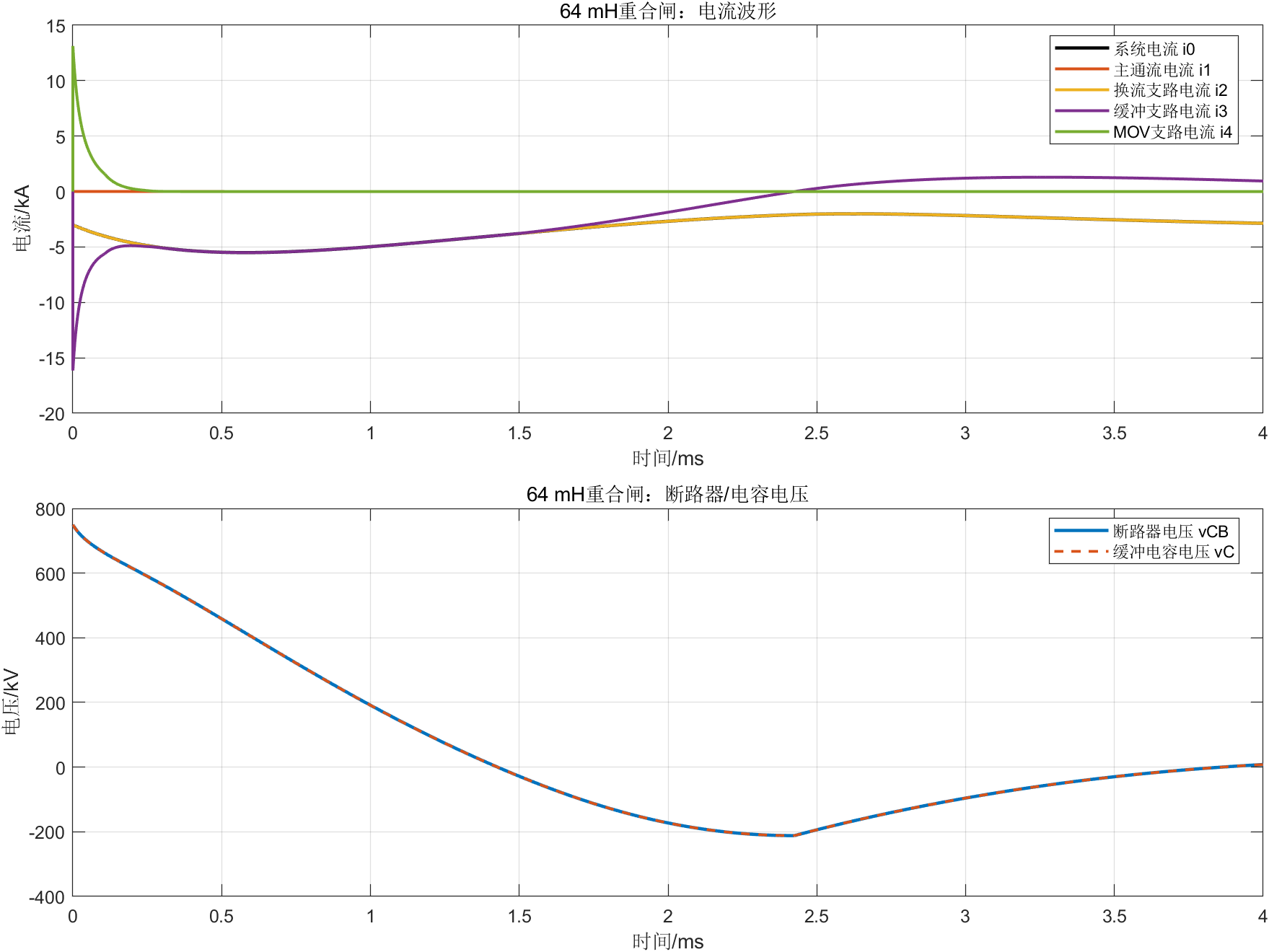

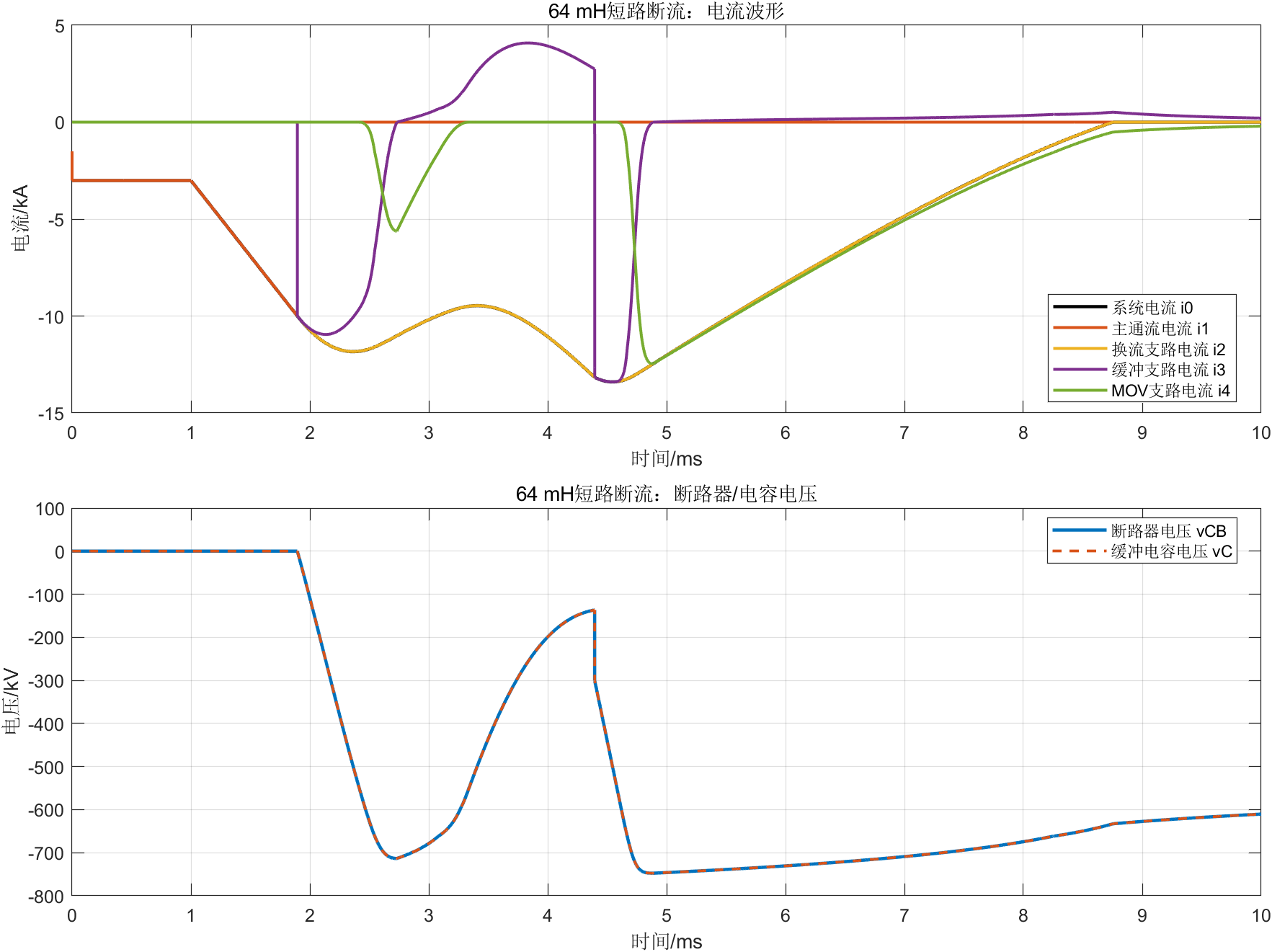

模型采用 Simulink 与 Simscape Electrical Specialized Power Systems 搭建双向高压直流断路器拓扑，包含主机械开关、晶闸管换流桥、耦合电感换流支路、预充电电容、IGBT、RCD 缓冲支路与 MOV 能量吸收支路。仿真覆盖 64 mH 短路断流、104 mH 短路断流和 64 mH 重合闸三组工况，输出各支路电流、断路器电压、电容电压、触发信号和故障信号。
