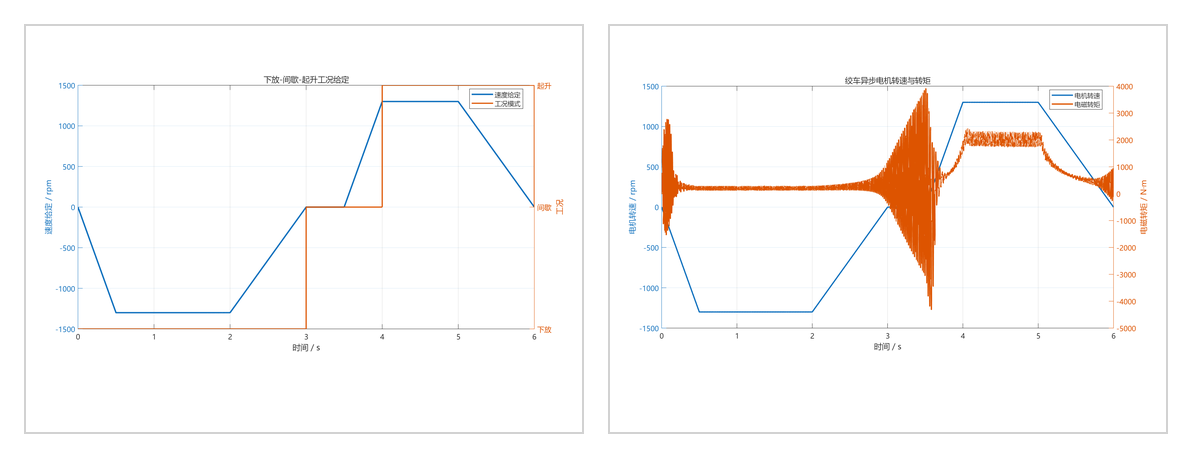

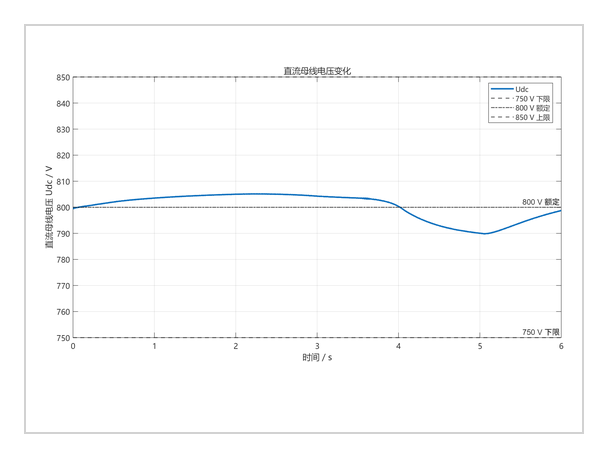

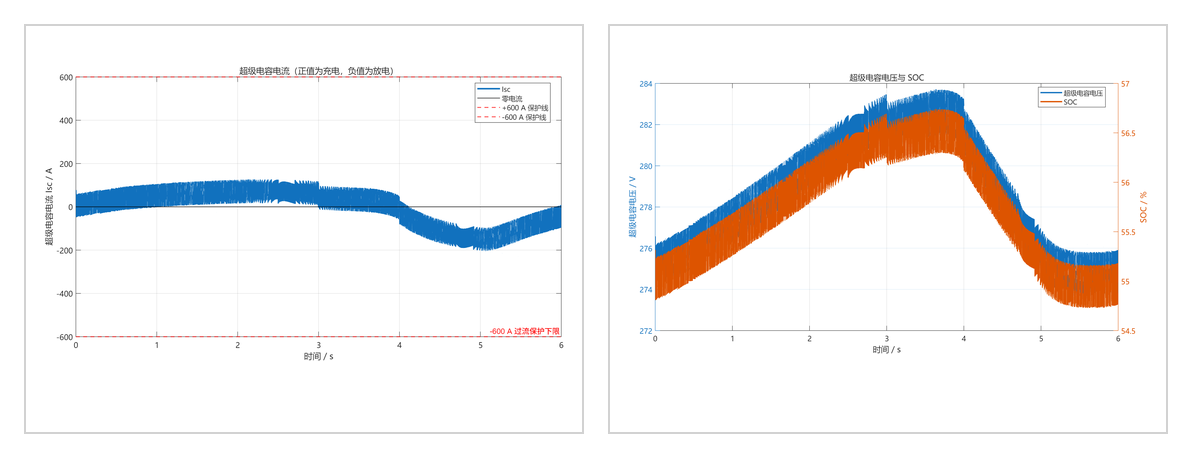

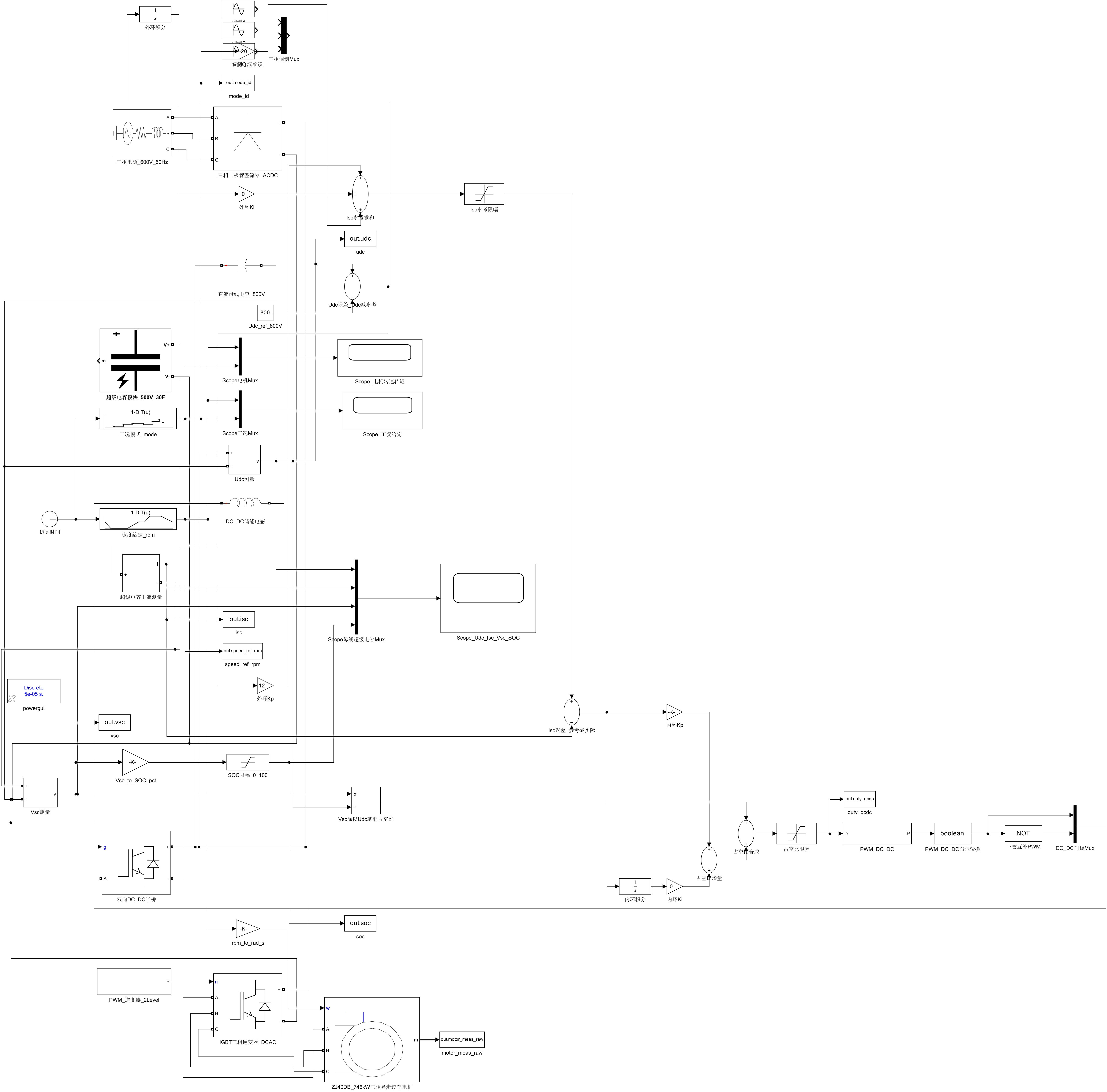

模型面向石油钻机绞车直流母线储能场景，采用三相电源、二极管整流、直流母线、IGBT 逆变器、异步绞车电机、双向 DC/DC 半桥和超级电容构成仿真系统。仿真覆盖下放、间歇和起升三个阶段：下放阶段超级电容吸收再生能量，起升阶段超级电容释放能量支撑直流母线。结果显示直流母线电压保持在 789.82 V 到 805.16 V，超级电容电流保持在 -201.91 A 到 124.16 A，满足设定的 750 V 到 850 V 母线范围和 ±600 A 电流限幅。
